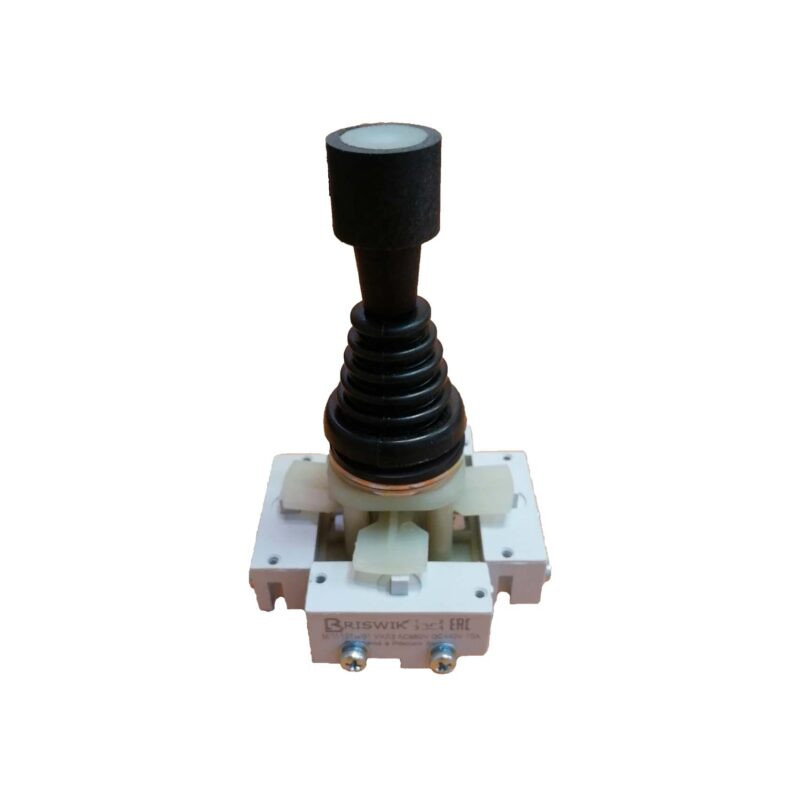

ПК 12-21-821

ПК 12-21-821 предназначен для коммутации электрических цепей управления и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других аналогичных устройств. При управлении устройством необходимо перемещать рукоятку переключателя в направлении перемещения рабочего органа управляемого механизма.

ПК 12-21-821 – с одним фиксируемым положением рукоятки.

Классификация и технические характеристики:

Переключатель крестовой ПК 12 имеют 16 типоисполнений отличающихся количеством управляемых контактов (8 или 10). Конструкцией управляющего элемента может быть:  с самовозвратом рукоятки и без самовозврата. Отличаются :климатическим исполнением, наличием или отсутствием защиты от попадания стружки.

• номинальное напряжение, В:  переменного тока частоты 50 и 60 Гц – 660; постоянного тока – 440;
• номинальные ток, А – 10.

Степень защиты со стороны управляющего элемента – IP54, со стороны выводов – IP00 по ГОСТ 14254-80.  Усилие управления переключателя: толкателем – не более 30Н, рукояткой не более 50Н.

В качестве контактных элементов в переключателях применены микровыключатели типа МП 1101.

Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (Щв)   40-60%  должны быть не менее:

а) для полюсов, управляемых толкателем  – 1,250*106 циклов ВО;

б) для полюсов, управляемых рукояткой  – 0,250*106 циклов ВО ( на одно положение рукоятки).

В другой комплектации переключатель крестовой ПК12-21-822
